Dettagli:
|
| Materiale d'acciaio crudo: | Q235B, Q355B | trattamento di superficie: | La pittura o la Caldo-immersione galvanizza |
|---|---|---|---|
| Livello di granigliatura: | Sa 2,5 | Tempo di impiego: | 50 anni |
| Parete e tetto: | Lana di vetro | Tipo: | Magazzino d'acciaio pesante |
| Portata di lavoro: | Progettazione, montaggio, installazione | Applicazione: | Magazzino della struttura d'acciaio del tetto della capriata, officina |
| Evidenziare: | Costruzione della struttura d'acciaio,magazzini del metallo,Magazzino della struttura d'acciaio del tetto della capriata |
||

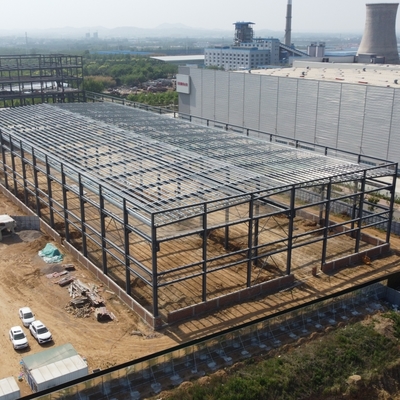

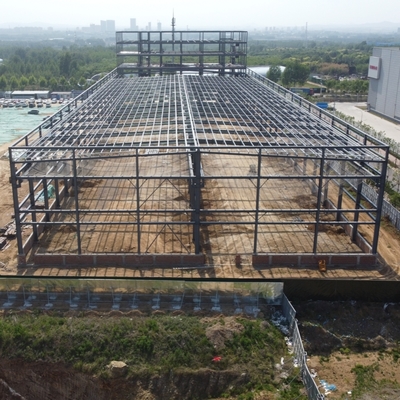

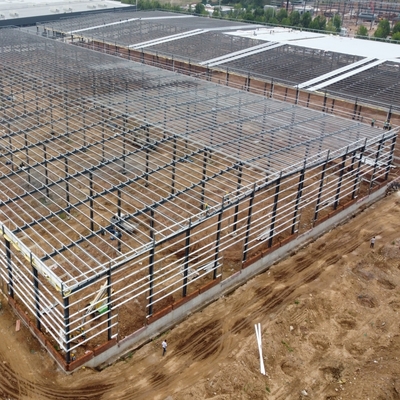

Montaggio della capriata del metallo della costruzione del magazzino della struttura d'acciaio del tetto della capriata
Il tetto d'acciaio della capriata è un genere di struttura che consiste dei coni retinici collegati dalle cerniere ad ogni estremità. Le capriate sono generalmente strutture planari o spaziali composte di barre diritte con gli elementi triangolari. I membri delle capriate pricipalmente sono sottoposti a tensione o a pressione assiale, in modo da utilizzare pienamente la resistenza dei materiali. Quando la portata è grande, può conservare i materiali, ridurre il peso morto ed aumentare la rigidezza rispetto al fascio di web reale.
Progettiamo il disegno, fabbrichiamo tutte le colonne d'acciaio, fasci, purlin, ect, installare la struttura d'acciaio ed il pannello, window&doors per il nostro cliente.
| Nome | Magazzino d'acciaio del tetto della capriata della struttura portante |
| Tipo della struttura | Singola cresta per ogni portata, 7 portate continue con l'ufficio e costruzione della dispensa |
| Lunghezza | 80m |
| Larghezza | 50m |
| Altezza del Eave | 10m |
| Pendenza del tetto | 10% |
| Gable Wall Column Spacing | 7.5m |
| Tetto |
pannello a sandwich spesso della lana di vetro di 75 millimetri |
| Parete | pannello a sandwich spesso della lana di vetro di 75 millimetri |
| Porta | Portello scorrevole |
| Finestra | PVC/alu. finestra della lega |
| Differenza di altezza fra dell'interno ed all'aperto | 300mm |
| Sistema principale della struttura d'acciaio | |
| Struttura principale | Sezione Q355 d'acciaio, pittura dell'alchide, due pittura primaria, verniciatura di H di rivestimento due. |
| Purlin del tetto | XZ160*60*20*2.5, galvanizzato |
| Purlin della parete | XZ160*60*20*2.5, galvanizzato |
| Bullone intensivo | Grado 10,9 |
| Bullone dell'arridatoio | M20+2, Q235 d'acciaio, elaborante |
| Bullone d'ancoraggio | M24, Q235 d'acciaio, elaborante |
| Bullone comune | Bullone galvanizzato M20 |
| Bullone comune | Bullone galvanizzato M12 |
| Dado del gancio | Bullone galvanizzato M12 |
| Sistema di rinforzo | |
| Gancio trasversale | Barra d'acciaio Q235, processo del giro Φ20 e dipinto (pittura dell'alchide) |
| Gancio di angolo | L50*5 angolo Q235 d'acciaio, processo e dipinto (pittura dell'alchide) |
| Rinforzo della colonna | Barra d'acciaio Q235, processo del giro Φ25 e dipinto (pittura dell'alchide) |
| Barra di collegamento | Φ127*3 tubo d'acciaio Q235, processo e dipinto (pittura dell'alchide) |
| Gancio della pastella | Φ32*2.5, barra d'acciaio Q235, processo del giro Φ12 e dipinto (pittura dell'alchide) |
| Sistema del tetto & della parete | |
| Pannello del tetto | Pannello a sandwich della lana di vetro |
| Pannello di parete | Pannello a sandwich della lana di vetro |
| Copertura del bordo | piatto di colore di 0.5mm, alluminio di angolo. |
| Montaggi & accessori | Chiodi, colla ecc. |
| Ventilatore Unpowered | Diametro Φ600, acciaio inossidabile |
| Banda di illuminazione del cielo | 1.2mm FRP, doppio strato |
| Portello scorrevole | porta del pannello a sandwich |
| Rete fognaria del tetto | |
| Grondaia | piatto d'acciaio di colore di 0.5mm |
| Tubi di Rainspout | Tubo del PVC Φ110 |
I nostri ingegneri progetteranno il disegno del layout, il disegno del negozio, il modello di 3D Tekla, disegno di installazione secondo il progetto.
Tutti i componenti, pannelli, bulloni e specie della struttura degli accessori bewell imballato con il trasporto adatto dell'oceano del imballaggio di serie e caricato in 40' HQ.
Tutti i prodotti sono caricati al sito di carico della nostra fabbrica facendo uso della gru e del carrello elevatore dai nostri lavoratori qualificati, che impediranno le merci da danneggiare.

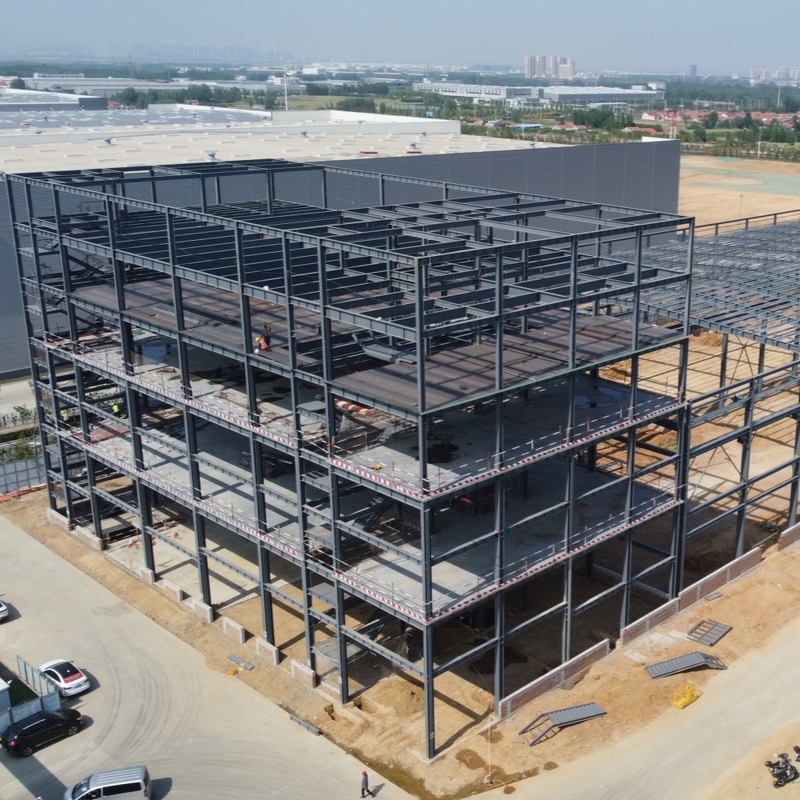

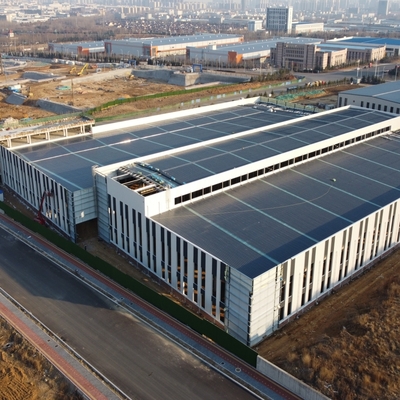

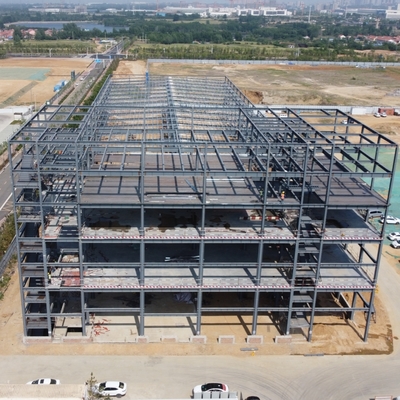

Possiamo produrre le costruzioni leggere e pesanti della struttura d'acciaio, quale il magazzino, officina, stoccaggio, materiali da costruzione, ufficio d'acciaio che buiding, fabbrica, pianta, centro espositivo, mattonelle d'acciaio di alto aumento.
La seguente domanda che dobbiamo conoscere prima della fabbricazione del prezzo. Senta libero appena per riempire che cosa conoscete.
| 1 | Posizione (dove sarà costruito?) | _____country, area |
| 2 | Dimensione: length*width*height | _____mm*_____mm*_____mm |
| 3 | carico di vento (velocità del vento massima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carico della neve (altezza massima della neve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | il brickwall ha avuto bisogno di oppure no | Se sì, 1.2m alto o 1.5m alto |
| 7 | isolamento termico | Se sì, l'ENV, la lana della vetroresina, la lana di roccia, pannelli a sandwich dell'unità di elaborazione sarà suggerito; . se non, le lamiere di acciaio del metallo saranno giuste. Il costo degli ultimi sarà molto più basso di quello del precedente |
| 8 | quantità & dimensione della porta | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
| 9 | quantità & dimensione della finestra | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
| 10 | gru necessaria oppure no | Se sì, _____units, weight____tons di sollevamento massimi; _____m massimo di altezza di elevazione |
