Dettagli:
|
| Applicazione: | Costruzioni del magazzino di acciaio per costruzioni edili del tetto della capriata | Tipo: | Magazzino d'acciaio del tetto della capriata |
|---|---|---|---|
| Servizio: | Montaggio d'acciaio della capriata | Materiale d'acciaio crudo: | Q235B, Q355B |
| Trattamento di superficie: | La pittura o la Caldo-immersione galvanizza | Tempo di impiego: | 50 anni |
| Parete e tetto: | Lana di vetro | Portata di lavoro: | Progettazione, montaggio, installazione |
| Evidenziare: | Costruzione della struttura d'acciaio,magazzini del metallo,Magazzino di acciaio per costruzioni edili del tetto della capriata |
||
Montaggio d'acciaio della capriata delle costruzioni del magazzino di acciaio per costruzioni edili del tetto della capriata

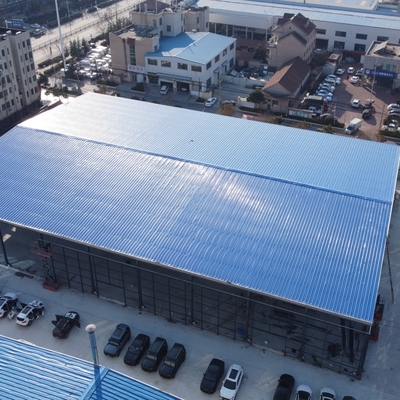

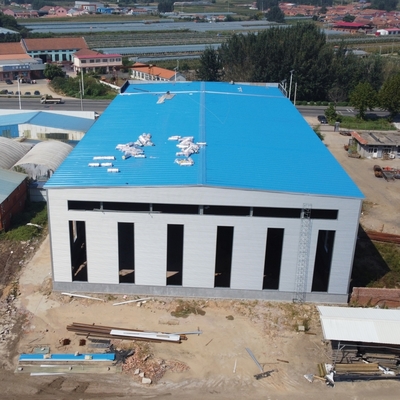

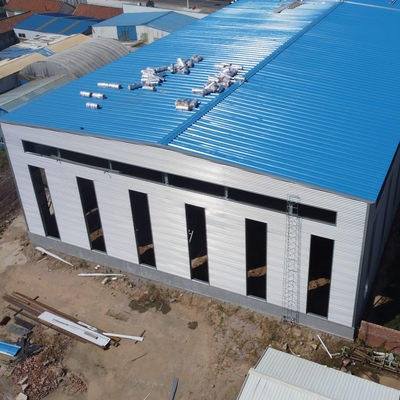

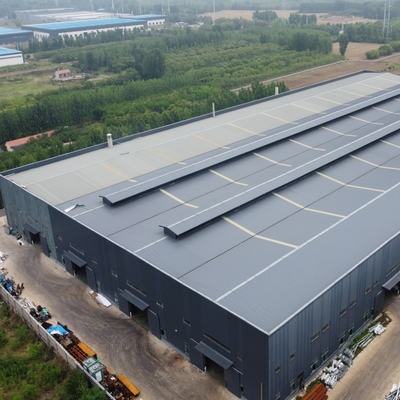

Ciò è una costruzione del magazzino del tetto della capriata della struttura d'acciaio. Rispetto alla trave di acciaio della H-sezione come struttura di tetto, il tetto della capriata ha potuto applicarsi alla costruzione dell'ampia luce e conservare la quantità d'acciaio, la migliore stabilità della struttura.

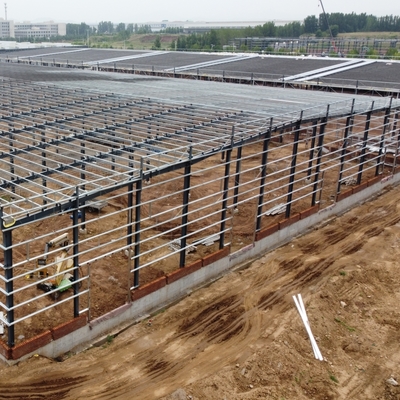

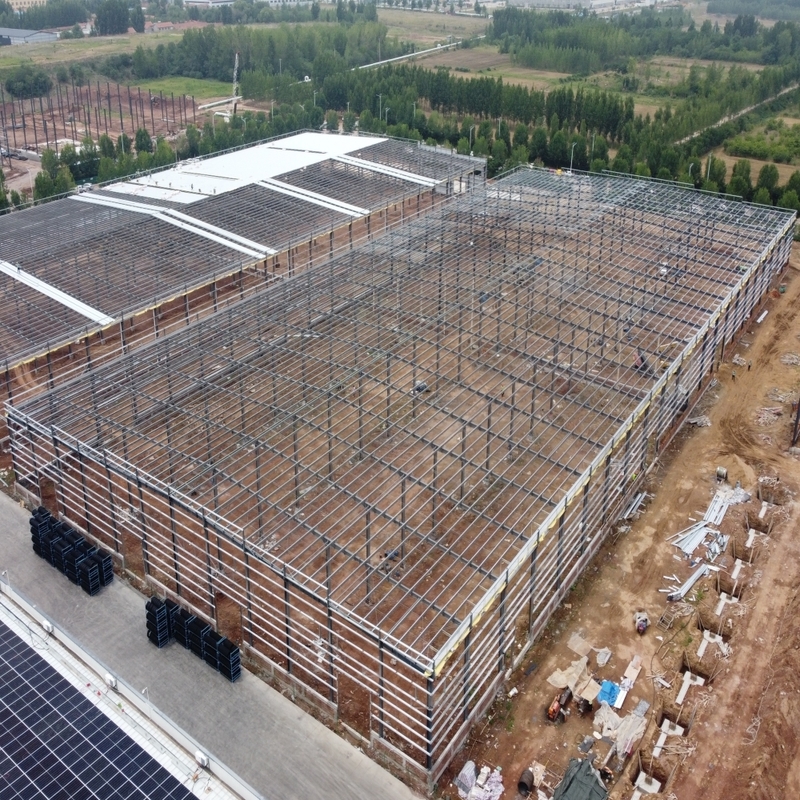

La struttura della capriata è una forma strutturale relativamente comune di struttura d'acciaio. Poiché ha le caratteristiche dell'ampia luce e di grande forma, è usata spesso in costruzioni di struttura d'acciaio su grande scala, stadio, stazioni, aeroporti ed altri grandi edifici pubblici. Negli ultimi anni, lo sviluppo rapido delle ferrovie ad alta velocità ed interurbano. Questo tipo di struttura è usato spesso nella costruzione della stazione del transito della ferrovia.
| Nome |
Montaggio d'acciaio della capriata delle costruzioni del magazzino di acciaio per costruzioni edili del tetto della capriata |
| Tipo della struttura | Tetto della capriata, multi portate |
| Lunghezza | 120m |
| Larghezza | 100m |
| Altezza del Eave | 11m |
| Pendenza del tetto | 10% |
| Gable Wall Column Spacing | 7.5m |
| Tetto |
pannello a sandwich spesso della lana di roccia da 75 millimetri |
| Parete | pannello a sandwich spesso della lana di roccia da 75 millimetri |
| Porta | Portello scorrevole |
| Finestra | Lucernario del nastro |
| Differenza di altezza fra dell'interno ed all'aperto | 300mm |
| Sistema principale della struttura d'acciaio | |
| Struttura principale | Sezione Q355 d'acciaio, pittura dell'alchide, due pittura primaria, verniciatura di H di rivestimento due. |
| Purlin del tetto | XZ160*60*20*2.5, galvanizzato |
| Purlin della parete | XZ160*60*20*2.5, galvanizzato |
| Bullone intensivo | Grado 10,9 |
| Bullone dell'arridatoio | M20+2, Q235 d'acciaio, elaborante |
| Bullone d'ancoraggio | M24, Q235 d'acciaio, elaborante |
| Bullone comune | Bullone galvanizzato M20 |
| Bullone comune | Bullone galvanizzato M12 |
| Dado del gancio | Bullone galvanizzato M12 |
| Sistema di rinforzo | |
| Gancio trasversale | Barra d'acciaio Q235, processo del giro Φ20 e dipinto (pittura dell'alchide) |
| Gancio di angolo | L50*5 angolo Q235 d'acciaio, processo e dipinto (pittura dell'alchide) |
| Rinforzo della colonna | Barra d'acciaio Q235, processo del giro Φ25 e dipinto (pittura dell'alchide) |
| Barra di collegamento | Φ127*3 tubo d'acciaio Q235, processo e dipinto (pittura dell'alchide) |
| Gancio della pastella | Φ32*2.5, barra d'acciaio Q235, processo del giro Φ12 e dipinto (pittura dell'alchide) |
| Sistema del tetto & della parete | |
| Pannello del tetto | pannello a sandwich spesso della lana di roccia da 75 millimetri |
| Pannello di parete | pannello a sandwich spesso della lana di roccia da 75 millimetri |
| Copertura del bordo | piatto di colore di 0.5mm, alluminio di angolo. |
| Montaggi & accessori | Chiodi, colla ecc. |
| Ventilatore Unpowered | Diametro Φ600, acciaio inossidabile |
| Banda di illuminazione del cielo | 1.2mm FRP, doppio strato |
| Portello scorrevole | porta del pannello a sandwich |
| Rete fognaria del tetto | |
| Grondaia | piatto d'acciaio di colore di 0.5mm |
| Tubi di Rainspout | Tubo del PVC Φ110 |
Tutti i componenti, pannelli, bulloni e specie della struttura degli accessori bewell imballato con il trasporto adatto dell'oceano del imballaggio di serie e caricato in 40' HQ.
Tutti i prodotti sono caricati al sito di carico della nostra fabbrica facendo uso della gru e del carrello elevatore dai nostri lavoratori qualificati, che impediranno le merci da danneggiare.
La seguente domanda che dobbiamo conoscere prima della fabbricazione del prezzo. Senta libero appena per riempire che cosa conoscete.
| 1 | Posizione (dove sarà costruito?) | _____country, area |
| 2 | Dimensione: length*width*height | _____mm*_____mm*_____mm |
| 3 | carico di vento (velocità del vento massima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carico della neve (altezza massima della neve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | il brickwall ha avuto bisogno di oppure no | Se sì, 1.2m alto o 1.5m alto |
| 7 | isolamento termico | Se sì, l'ENV, la lana della vetroresina, la lana di roccia, pannelli a sandwich dell'unità di elaborazione sarà suggerito; . se non, le lamiere di acciaio del metallo saranno giuste. Il costo degli ultimi sarà molto più basso di quello del precedente |
| 8 | quantità & dimensione della porta | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
| 9 | quantità & dimensione della finestra | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
| 10 | gru necessaria oppure no | Se sì, _____units, weight____tons di sollevamento massimi; _____m massimo di altezza di elevazione |
