Dettagli:
|
Applicazione: | Fabbricato industriale d'acciaio prefabbricato | caratteristiche: | Costruzione dei fabbricati industriali della struttura d'acciaio |
---|---|---|---|
Tipo: | Costruzioni d'acciaio industriali | Materiale dell'acciaio crudo: | Q235B, Q355B |
Trattamento di superficie: | La pittura o la Caldo-immersione galvanizza | Tempo di impiego: | 50 anni |
Parete e tetto: | Lana di vetro | Portata di lavoro: | Progettazione, montaggio, installazione |
Evidenziare: | Costruzioni d'acciaio industriali prefabbricate,Costruzioni d'acciaio industriali di Q235B,Costruzione prefabbricata dei fabbricati industriali |
Fabbricato industriale d'acciaio della costruzione prefabbricata della costruzione dei fabbricati industriali della struttura d'acciaio

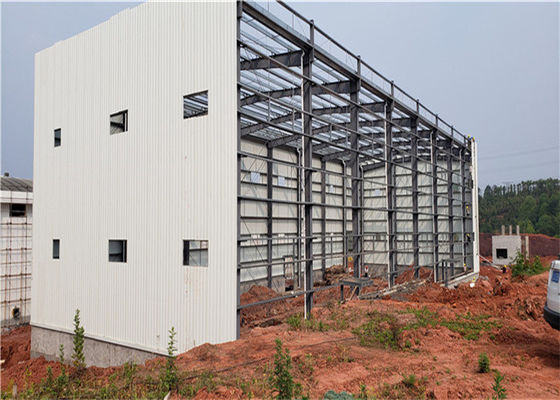

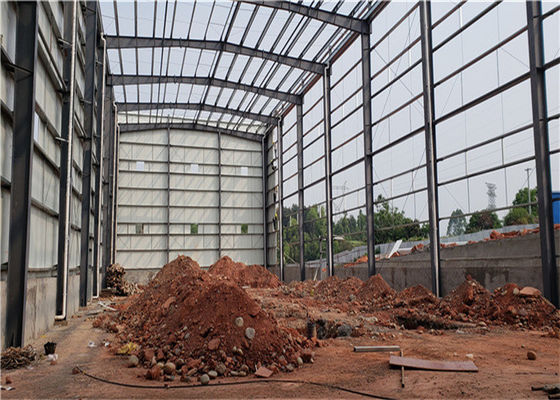

Fabbricato industriale d'acciaio della costruzione prefabbricata della costruzione dei fabbricati industriali della struttura d'acciaio. Ciò è un'officina d'acciaio industriale pesante per il prodotto dell'attrezzatura di traffico ferroviario. Progettiamo la proposta ed il disegno, montaggio per le componenti della struttura d'acciaio, installazione per il pannello dell'isolamento della struttura d'acciaio, della gru a ponte, del tetto e della parete per questo progetto.
A causa dell'altezza di questa costruzione d'acciaio dell'officina e della capacità pesante della gru a ponte, progettiamo la colonna d'acciaio per essere colonna d'acciaio ingraticciata, potrebbe sopportare il grande carico dal carico di vento e della gru ed anche conservare la quantità d'acciaio.
I bulidings della struttura della struttura d'acciaio presenta i vantaggi dei lotti rispetto a costruzione concreta quale l'ampia luce ad alta resistenza e, la costruzione semplice, breve periodo di costruzione: tutte le componenti sono prefabbricate nella fabbrica, il sito semplicemente è montata, così notevolmente accorciando il periodo di costruzione, i 6000 metri quadri delle costruzioni, i soltanto 40 giorni per completare l'installazione di base. Bello e pratico: l'allineamento dei fabbricati della struttura d'acciaio è semplice e liscio, ha la sensibilità moderna. I pannelli di parete di colore sono disponibili in vari colori ed altri materiali possono essere usati per la parete, in modo da è più flessibile. Costo ragionevole: la costruzione della struttura d'acciaio è leggera nel peso, che riduce il costo di base e la velocità della costruzione è veloce, che può essere completata appena possibile e messa in produzione. Il beneficio economico completo è molto meglio della costruzione della struttura in cemento armato.
Nome |
Fabbricato industriale d'acciaio della costruzione prefabbricata della costruzione dei fabbricati industriali della struttura d'acciaio |
Tipo della struttura | struttura portale, singola cresta, multi portate |
Lunghezza | 240m |
Larghezza | 120m |
Altezza del Eave | 19m |
Pendenza del tetto | 10% |
Gable Wall Column Spacing | 7.5m |
Tetto |
pannello a sandwich spesso della lana di roccia da 75 millimetri |
Parete | pannello a sandwich spesso della lana di roccia da 75 millimetri |
Porta | Portello scorrevole |
Finestra | Lucernario del nastro |
Differenza di altezza fra dell'interno ed all'aperto | 300mm |
Sistema principale della struttura d'acciaio | |
Struttura principale | Sezione Q355 d'acciaio, pittura dell'alchide, due pittura primaria, verniciatura di H di rivestimento due. |
Purlin del tetto | XZ160*60*20*2.5, galvanizzato |
Purlin della parete | XZ160*60*20*2.5, galvanizzato |
Bullone intensivo | Grado 10,9 |
Bullone dell'arridatoio | M20+2, Q235 d'acciaio, elaborante |
Bullone d'ancoraggio | M24, Q235 d'acciaio, elaborante |
Bullone comune | Bullone galvanizzato M20 |
Bullone comune | Bullone galvanizzato M12 |
Dado del gancio | Bullone galvanizzato M12 |
Sistema di rinforzo | |
Gancio trasversale | Barra d'acciaio Q235, processo del giro Φ20 e dipinto (pittura dell'alchide) |
Gancio di angolo | L50*5 angolo Q235 d'acciaio, processo e dipinto (pittura dell'alchide) |
Rinforzo della colonna | Barra d'acciaio Q235, processo del giro Φ25 e dipinto (pittura dell'alchide) |
Barra di collegamento | Φ127*3 tubo d'acciaio Q235, processo e dipinto (pittura dell'alchide) |
Gancio della pastella | Φ32*2.5, barra d'acciaio Q235, processo del giro Φ12 e dipinto (pittura dell'alchide) |
Sistema del tetto & della parete | |
Pannello del tetto | Piatto d'acciaio o pannello a sandwich ondulato (vetro/roccia wool/PU di EPS/fiber) |
Pannello di parete | Piatto d'acciaio o pannello a sandwich ondulato (vetro/roccia wool/PU di EPS/fiber) |
Copertura del bordo | piatto di colore di 0.5mm, alluminio di angolo. |
Montaggi & accessori | Chiodi, colla ecc. |
Ventilatore Unpowered | Diametro Φ600, acciaio inossidabile |
Banda di illuminazione del cielo | 1.2mm FRP, doppio strato |
Portello scorrevole | porta del pannello a sandwich |
Rete fognaria del tetto | |
Grondaia | piatto d'acciaio di colore di 0.5mm |
Tubi di Rainspout | Tubo del PVC Φ110 |
Metodo 1: Forniamo il disegno di costruzione prima di installazione.
Metodo 2: Se ancora non non sapere installare, vi insegneremo l'installazione nella nostra fabbrica. se necessario, monteremo una costruzione della struttura d'acciaio del campione per voi.
Tutti i componenti, pannelli, bulloni e specie della struttura degli accessori bewell imballato con il trasporto adatto dell'oceano del imballaggio di serie e caricato in 40' HQ.
Tutti i prodotti sono caricati al sito di carico della nostra fabbrica facendo uso della gru e del carrello elevatore dai nostri lavoratori qualificati, che impediranno le merci da danneggiare.
Possiamo produrre le costruzioni leggere e pesanti della struttura d'acciaio, quale il magazzino, officina, stoccaggio, materiali da costruzione, ufficio d'acciaio che buiding, fabbrica, pianta, centro espositivo, mattonelle d'acciaio di alto aumento.
La seguente domanda che dobbiamo conoscere prima della fabbricazione del prezzo. Senta libero appena per riempire che cosa conoscete.
1 | Posizione (dove sarà costruito?) | _____country, area |
2 | Dimensione: length*width*height | _____mm*_____mm*_____mm |
3 | carico di vento (velocità del vento massima) | _____kn/m2, _____km/h, _____m/s |
4 | carico della neve (altezza massima della neve) | _____kn/m2, _____mm |
5 | anti-terremoto | _____level |
6 | il brickwall ha avuto bisogno di oppure no | Se sì, 1.2m alto o 1.5m alto |
7 | isolamento termico | Se sì, l'ENV, la lana della vetroresina, la lana di roccia, pannelli a sandwich dell'unità di elaborazione sarà suggerito; . se non, le lamiere di acciaio del metallo saranno giuste. Il costo degli ultimi sarà molto più basso di quello del precedente |
8 | quantità & dimensione della porta | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
9 | quantità & dimensione della finestra | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
10 | gru necessaria oppure no | Se sì, _____units, weight____tons di sollevamento massimi; _____m massimo di altezza di elevazione |
