Dettagli:
|
| Applicazione: | Pre costruzione dell'officina | Uso: | Gruppo di lavoro della struttura d'acciaio, costruzioni della fabbrica |
|---|---|---|---|
| Tipo: | Officina della struttura d'acciaio | Materiale d'acciaio crudo: | Q235B, Q355B |
| Trattamento di superficie: | La pittura o la Caldo-immersione galvanizza | Tempo di impiego: | 50 anni |
| parete e tetto: | Lana di vetro | Portata di lavoro: | Progettazione, montaggio, installazione |
| Evidenziare: | Gruppo di lavoro dell'alimento della costruzione della struttura d'acciaio,Gruppo di lavoro dell'alimento della struttura d'acciaio di Q355B |
||

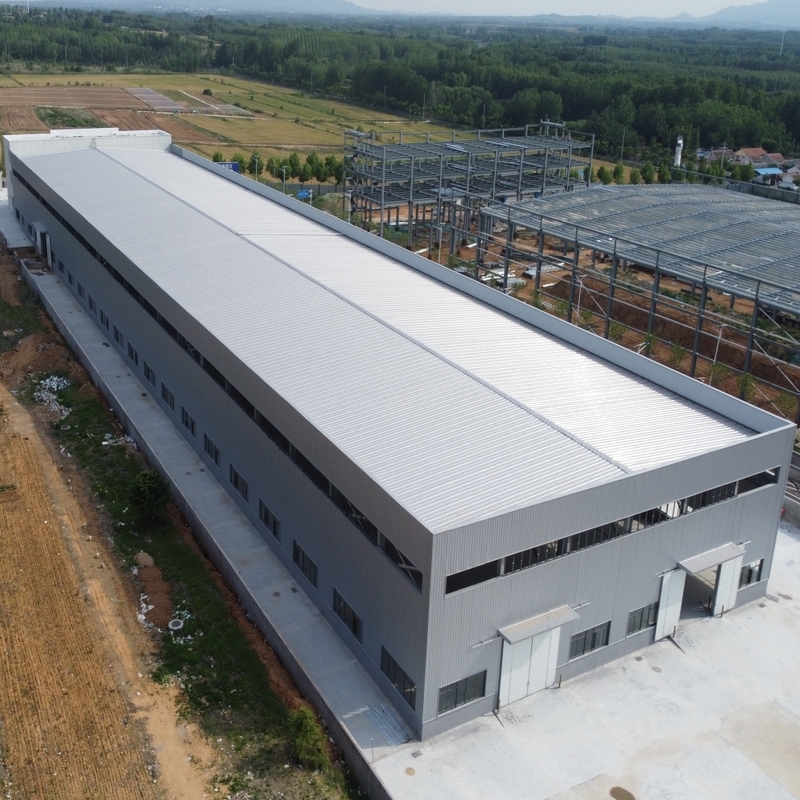

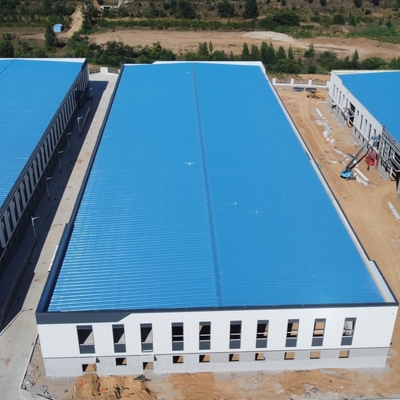

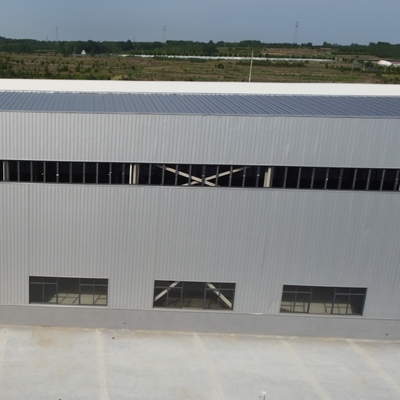

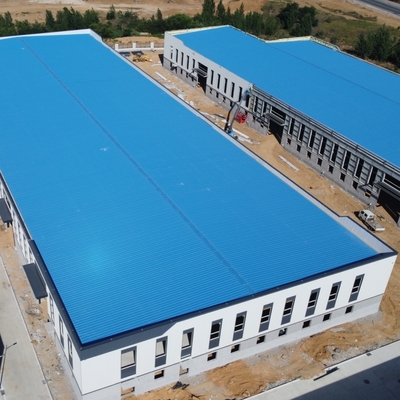

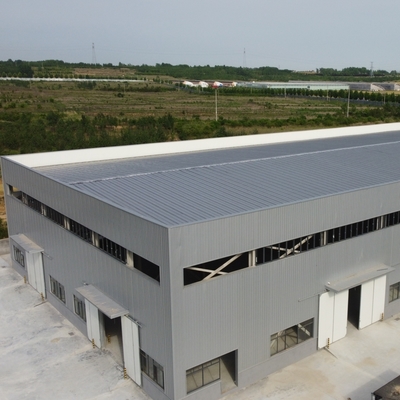

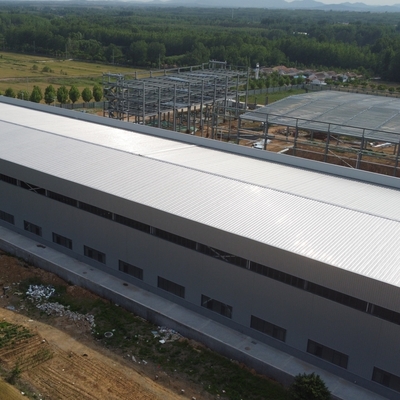

Gruppo di lavoro congelato dell'alimento/costruzione prefabbricata della struttura d'acciaio
I bulidings della struttura della struttura d'acciaio ha ampia luce leggera, ad alta resistenza, la costruzione semplice, breve periodo di costruzione: tutte le componenti sono prefabbricate nella fabbrica, il sito semplicemente è montata, così notevolmente accorciando il periodo di costruzione, i 6000 metri quadri delle costruzioni, i soltanto 40 giorni per completare l'installazione di base. Bello e pratico: l'allineamento dei fabbricati della struttura d'acciaio è semplice e liscio, ha la sensibilità moderna. I pannelli di parete di colore sono disponibili in vari colori ed altri materiali possono essere usati per la parete, in modo da è più flessibile. Costo ragionevole: la costruzione della struttura d'acciaio è leggera nel peso, che riduce il costo di base e la velocità della costruzione è veloce, che può essere completata appena possibile e messa in produzione. Il beneficio economico completo è molto meglio della costruzione della struttura in cemento armato.
| Nome | Costruzione pre costruita del gruppo di lavoro del metallo con la gru a ponte/gruppo di lavoro prefabbricato del metallo |
| Tipo della struttura | struttura portale, singola cresta, tre portate |
| Lunghezza | 110m |
| Larghezza | 60m |
| Altezza del Eave | 12m |
| Pendenza del tetto | 10% |
| Gable Wall Column Spacing | 7.5m |
| Tetto |
pannello a sandwich spesso della lana di roccia da 75 millimetri |
| Parete | pannello a sandwich spesso della lana di roccia da 75 millimetri |
| Porta | Portello scorrevole |
| Finestra | Lucernario del nastro |
| Differenza di altezza fra dell'interno ed all'aperto | 300mm |
| Sistema principale della struttura d'acciaio | |
| Struttura principale | Sezione Q355 d'acciaio, pittura dell'alchide, due pittura primaria, verniciatura di H di rivestimento due. |
| Purlin del tetto | XZ160*60*20*2.5, galvanizzato |
| Purlin della parete | XZ160*60*20*2.5, galvanizzato |
| Bullone intensivo | Grado 10,9 |
| Bullone dell'arridatoio | M20+2, Q235 d'acciaio, elaborante |
| Bullone d'ancoraggio | M24, Q235 d'acciaio, elaborante |
| Bullone comune | Bullone galvanizzato M20 |
| Bullone comune | Bullone galvanizzato M12 |
| Dado del gancio | Bullone galvanizzato M12 |
| Sistema di rinforzo | |
| Gancio trasversale | Barra d'acciaio Q235, processo del giro Φ20 e dipinto (pittura dell'alchide) |
| Gancio di angolo | L50*5 angolo Q235 d'acciaio, processo e dipinto (pittura dell'alchide) |
| Rinforzo della colonna | Barra d'acciaio Q235, processo del giro Φ25 e dipinto (pittura dell'alchide) |
| Barra di collegamento | Φ127*3 tubo d'acciaio Q235, processo e dipinto (pittura dell'alchide) |
| Gancio della pastella | Φ32*2.5, barra d'acciaio Q235, processo del giro Φ12 e dipinto (pittura dell'alchide) |
| Sistema del tetto & della parete | |
| Pannello del tetto | Piatto d'acciaio o pannello a sandwich ondulato (vetro/roccia wool/PU di EPS/fiber) |
| Pannello di parete | Piatto d'acciaio o pannello a sandwich ondulato (vetro/roccia wool/PU di EPS/fiber) |
| Copertura del bordo | piatto di colore di 0.5mm, alluminio di angolo. |
| Montaggi & accessori | Chiodi, colla ecc. |
| Ventilatore Unpowered | Diametro Φ600, acciaio inossidabile |
| Banda di illuminazione del cielo | 1.2mm FRP, doppio strato |
| Portello scorrevole | porta del pannello a sandwich |
| Rete fognaria del tetto | |
| Grondaia | piatto d'acciaio di colore di 0.5mm |
| Tubi di Rainspout | Tubo del PVC Φ110 |
Metodo 1: Forniamo il disegno del negozio prima di installazione.
Metodo 2: Se ancora non non sapere installare, vi insegneremo l'installazione nella nostra fabbrica. se necessario, monteremo una costruzione della struttura d'acciaio del campione per voi.
Tutti i componenti, pannelli, bulloni e specie della struttura degli accessori bewell imballato con il trasporto adatto dell'oceano del imballaggio di serie e caricato in 40' HQ.
Tutti i prodotti sono caricati al sito di carico della nostra fabbrica facendo uso della gru e del carrello elevatore dai nostri lavoratori qualificati, che impediranno le merci da danneggiare.
La domanda che seguente dobbiamo conoscere prima della fabbricazione del prezzo. Senta libero appena per riempire che cosa conoscete.
| 1 | Posizione (dove sarà costruito?) | _____country, area |
| 2 | Dimensione: length*width*height | _____mm*_____mm*_____mm |
| 3 | carico di vento (velocità del vento massima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carico della neve (altezza massima della neve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | il brickwall ha avuto bisogno di oppure no | Se sì, 1.2m alto o 1.5m alto |
| 7 | isolamento termico | Se sì, l'ENV, la lana della vetroresina, la lana di roccia, pannelli a sandwich dell'unità di elaborazione sarà suggerito; . se non, le lamiere di acciaio del metallo saranno giuste. Il costo degli ultimi sarà molto più basso di quello del precedente |
| 8 | quantità & dimensione della porta | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
| 9 | quantità & dimensione della finestra | _____units, mm*___ del ___(larghezza) (altezza) millimetro |
| 10 | gru necessaria oppure no | Se sì, _____units, weight____tons di sollevamento massimi; _____m massimo di altezza di elevazione |
