Dettagli:
|
Applicazione: | Costruzioni del gruppo di lavoro del metallo | Caratteristiche: | Struttura d'acciaio per il negozio automatico di servizio |
---|---|---|---|
Tipo: | Officina portale della struttura d'acciaio della struttura | Parete e tetto: | Rivestimento d'acciaio |
Materiale d'acciaio crudo: | Q235B, Q355B | Trattamento di superficie: | La pittura o la Caldo-immersione galvanizza |
Tempo di impiego: | 50 anni | ||
Evidenziare: | Gruppo di lavoro galvanizzato prefabbricato della struttura d'acciaio,Q235B ha galvanizzato il gruppo di lavoro della struttura d'acciaio,Strutture d'acciaio prefabbricate galvanizzate |

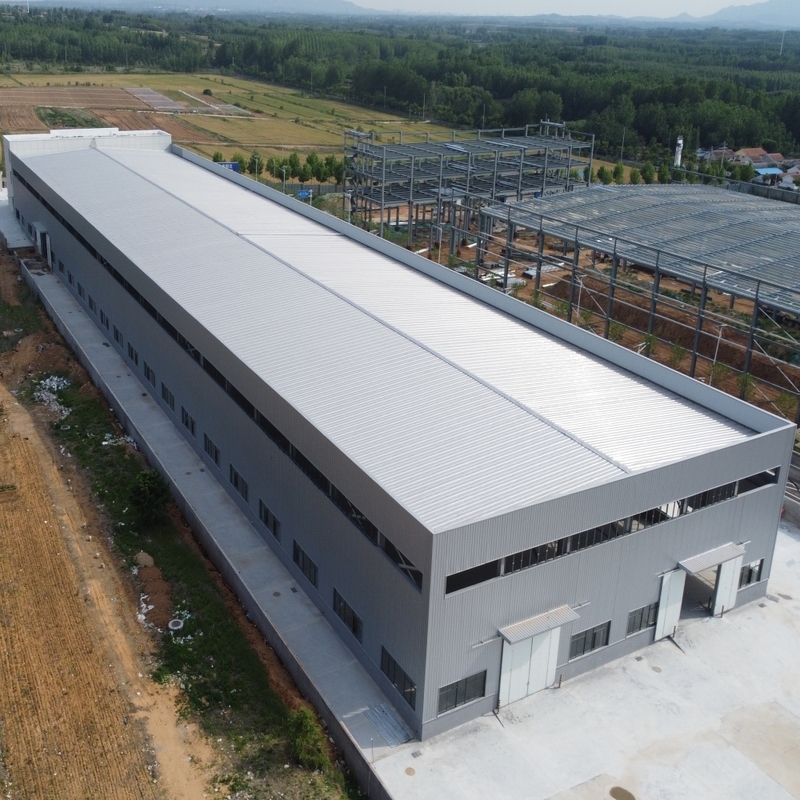

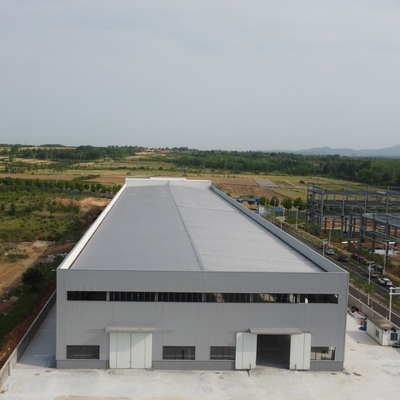

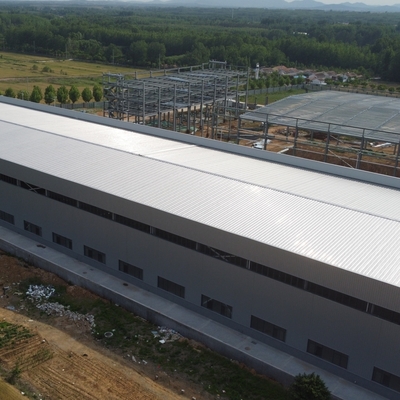

Il gruppo di lavoro redditizio della struttura d'acciaio ha prefabbricato l'acciaio galvanizzato
Lo sviluppo dell'industria dell'edilizia fa il concetto architettonico aggiornato costantemente e ci sono molti progetti di costruzione della struttura d'acciaio dello gran-spazio. Le strutture d'acciaio si sono sviluppate così rapidamente a causa dei loro vantaggi sopra altre strutture.
Vantaggi della struttura d'acciaio:
1. La costruzione con la struttura d'acciaio leggera ma ad alta resistenza è circa 1/2 del peso della costruzione di cemento armato.
2. Sicuro ed affidabile, la resistenza del forte vento, effetto sismico è ben migliore delle costruzioni tradizionali.
3. La produzione dei materiali da costruzione della struttura d'acciaio nella fabbrica è stata completata, notevolmente riducente il carico di lavoro ed accorciante il periodo di costruzione. Allo stesso tempo, il trasporto è conveniente.
4. Il processo di installazione è non inquinato, proteggendo l'ambiente.
5. Dimensione accurata ed affidabile, assicurazione di qualità
Nome |
Costruzioni d'acciaio prefabbricate della fabbrica della struttura d'acciaio dell'officina con Skillion |
Tipo della struttura | Singola cresta, doppie portate |
Lunghezza | 100m |
Larghezza | 40m |
Altezza del Eave | 12m |
Pendenza del tetto | 10% |
Gable Wall Column Spacing | 7.5m |
Tetto |
Pannello a sandwich dell'unità di elaborazione |
Parete | Pannello a sandwich dell'unità di elaborazione |
Porta | Portello scorrevole |
Finestra | Lucernario del nastro |
Differenza di altezza fra dell'interno ed all'aperto | 300mm |
Sistema principale della struttura d'acciaio | |
Struttura principale | Sezione Q355 d'acciaio, pittura dell'alchide, due pittura primaria, verniciatura di H di rivestimento due. |
Purlin del tetto | XZ160*60*20*2.5, galvanizzato |
Purlin della parete | XZ160*60*20*2.5, galvanizzato |
Bullone intensivo | Grado 10,9 |
Bullone dell'arridatoio | M20+2, Q235 d'acciaio, elaborante |
Bullone d'ancoraggio | M24, Q235 d'acciaio, elaborante |
Bullone comune | Bullone galvanizzato M20 |
Bullone comune | Bullone galvanizzato M12 |
Dado del gancio | Bullone galvanizzato M12 |
Sistema di rinforzo | |
Gancio trasversale | Barra d'acciaio Q235, processo del giro Φ20 e dipinto (pittura dell'alchide) |
Gancio di angolo | L50*5 angolo Q235 d'acciaio, processo e dipinto (pittura dell'alchide) |
Rinforzo della colonna | Barra d'acciaio Q235, processo del giro Φ25 e dipinto (pittura dell'alchide) |
Barra di collegamento | Φ127*3 tubo d'acciaio Q235, processo e dipinto (pittura dell'alchide) |
Gancio della pastella | Φ32*2.5, barra d'acciaio Q235, processo del giro Φ12 e dipinto (pittura dell'alchide) |
Sistema del tetto & della parete | |
Pannello del tetto | Pannello a sandwich dell'unità di elaborazione |
Pannello di parete | Pannello a sandwich dell'unità di elaborazione |
Copertura del bordo | piatto di colore di 0.5mm, alluminio di angolo. |
Montaggi & accessori | Chiodi, colla ecc. |
Ventilatore Unpowered | Diametro Φ600, acciaio inossidabile |
Banda di illuminazione del cielo | 1.2mm FRP, doppio strato |
Portello scorrevole | porta del pannello a sandwich |
Rete fognaria del tetto | |
Grondaia | piatto d'acciaio di colore di 0.5mm |
Tubi di Rainspout | Tubo del PVC Φ110 |
Possiamo progettare e fabbricare le componenti su misura della struttura d'acciaio per le costruzioni leggere e pesanti della struttura d'acciaio nella struttura protal e nel telaio della cupola, quali il magazzino, l'officina, lo stoccaggio, il capannone, la tettoia del pollo, la tettoia d'acciaio per parcheggio di messa a terra e del mercato, il supermercato, l'ufficio d'acciaio di alto aumento che buiding, la fabbrica, la pianta, il centro espositivo, la palestra, il dormitorio, i oli&gas, la centrale elettrica, le costruzioni dell'infrastruttura, ecc.
Tutti i componenti, pannelli, bulloni e specie della struttura degli accessori bewell imballato con il trasporto adatto dell'oceano del imballaggio di serie e caricato in 40' HQ.
Tutti i prodotti sono caricati al sito di carico della nostra fabbrica facendo uso della gru e del carrello elevatore dai nostri lavoratori qualificati, che impediranno le merci da danneggiare.
La seguente domanda che dobbiamo conoscere prima della fabbricazione del prezzo. Senta libero appena per riempire che cosa conoscete.
1 |
Posizione (dove sarà costruito?) |
_____country, area |
2 |
Dimensione: length*width*height |
_____mm*_____mm*_____mm |
3 |
carico di vento (velocità del vento massima) |
_____kn/m2, _____km/h, _____m/s |
4 |
carico della neve (altezza massima della neve) |
_____kn/m2, _____mm |
5 |
anti-terremoto |
_____level |
6 |
il brickwall ha avuto bisogno di oppure no |
Se sì, 1.2m alto o 1.5m alto |
7 |
isolamento termico |
Se sì, l'ENV, la lana della vetroresina, la lana di roccia, pannelli a sandwich dell'unità di elaborazione sarà suggerito; . se non, le lamiere di acciaio del metallo saranno giuste. Il costo degli ultimi sarà molto |
8 |
quantità & dimensione della porta |
_____units, mm*___ del ___(larghezza) (altezza) millimetro |
9 |
quantità & dimensione della finestra |
_____units, mm*___ del ___(larghezza) (altezza) millimetro |
10 |
gru necessaria oppure no |
Se sì, _____units, weight____tons di sollevamento massimi; _____m massimo di altezza di elevazione |
